Linux 或 Windows 上实现端口映射

盛夏的果实

通常服务器会有许多块网卡，因此也可能会连接到不同的网络，在隔离的网络中，某些服务可能会需要进行通信，此时服务器经过配置就可以承担起了转发数据包的功能。

一、Windows下实现端口映射
1. 查询端口映射情况

netsh interface portproxy show v4tov4

2. 查询某一个IP的所有端口映射情况

netsh interface portproxy show v4tov4 | find "[IP]"
例：
netsh interface portproxy show v4tov4 | find "192.168.1.1

3. 增加一个端口映射

netsh interface portproxy add v4tov4 listenaddress=[外网IP] listenport=[外网端口] connectaddress=[内网IP] connectport=[内网端口]

例：

netsh interface portproxy add v4tov4 listenaddress=2.2.2.2 listenport=8080 connectaddress=192.168.1.50 connectport=80

4. 删除一个端口映射

netsh interface portproxy delete v4tov4 listenaddress=[外网IP] listenport=[外网端口]

例：

netsh interface portproxy delete v4tov4 listenaddress=2.2.2.2 listenport=8080

二、Linux下端口映射
1. 允许数据包转发

echo 1 >/proc/sys/net/ipv4/ip_forward
iptables -t nat -A POSTROUTING -j MASQUERADE
iptables -A FORWARD -i [内网网卡名称] -j ACCEPT
iptables -t nat -A POSTROUTING -s [内网网段] -o [外网网卡名称] -j MASQUERADE


例：
echo 1 >/proc/sys/net/ipv4/ip_forward
iptables -t nat -A POSTROUTING -j MASQUERADE
iptables -A FORWARD -i ens33 -j ACCEPT
iptables -t nat -A POSTROUTING -s 192.168.50.0/24 -o ens37 -j MASQUERADE

2. 设置端口映射

iptables -t nat -A PREROUTING -p tcp -m tcp --dport [外网端口] -j DNAT --to-destination [内网地址]:[内网端口]
例：
iptables -t nat -A PREROUTING -p tcp -m tcp --dport 6080 -j DNAT --to-destination 10.0.0.100:6090

实验：将部署在内网的服务映射到外网
实验环境

• VMWare Workstation Pro
• 5台最小化安装的centos 7虚拟机


实验拓扑
内网和外网是相对Server4来说的。
Server1和Server2为内网环境的两台服务器;
Server3为外网环境下的一台服务器;
Server4为一台双网卡主机，分别连接192.168.50.0/24和172.16.2.0/24两个网络。
配置实验环境
1. Server1,2,3上搭建HTTP服务
用Python在Server1上搭建一个简单的HTTP服务

cd ~
echo "server1" > index.html
python -m SimpleHTTPServer 8080

Server2、Server3同理
对照实验
在client上访问Server1的资源

curl http://192.168.50.11:8080/index.html

在client上访问Server2的资源

curl http://192.168.50.12:8080/index.htm

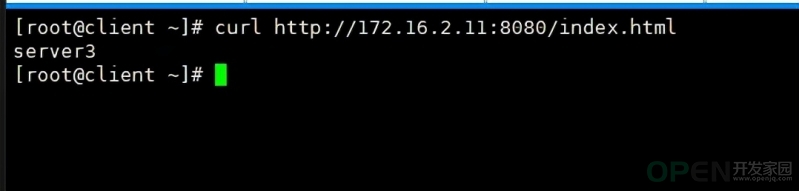

在client上访问Server3的资源

curl http://172.16.2.11:8080/index.html

可以看到，外网的client是无法访问内网Server1,Server2的资源的。
在Server4上配置端口映射
临时配置

#允许数据包转发
echo 1 >/proc/sys/net/ipv4/ip_forward
iptables -t nat -A POSTROUTING -j MASQUERADE
iptables -A FORWARD -i ens33 -j ACCEPT
iptables -t nat -A POSTROUTING -s 192.168.50.0/24 -o ens37 -j MASQUERADE
#设置端口映射
iptables -t nat -A PREROUTING -p tcp -m tcp --dport 8081 -j DNAT --to-destination 192.168.50.11:8080
iptables -t nat -A PREROUTING -p tcp -m tcp --dport 8082 -j DNAT --to-destination 192.168.50.12:8080

永久配置
如果需要永久配置，则将以上命令追加到/etc/rc.local文件。
检查效果
在client上访问Server1的资源

curl http://172.16.2.100:8081/index.html

在client上访问Server2的资源

curl http://172.16.2.100:8082/index.html

在client上访问Server3的资源

curl http://172.16.2.11:8080/index.html

如果Server4为Windows，替换一下相应的命令即可
Windows的IP信息如下

配置并查看端口映射情况

netsh interface portproxy add v4tov4 listenaddress=172.16.2.105 listenport=8081 connectaddress=192.168.50.11 connectport=8080
netsh interface portproxy add v4tov4 listenaddress=172.16.2.105 listenport=8082 connectaddress=192.168.50.12 connectport=8080
netsh interface portproxy show v4tov4

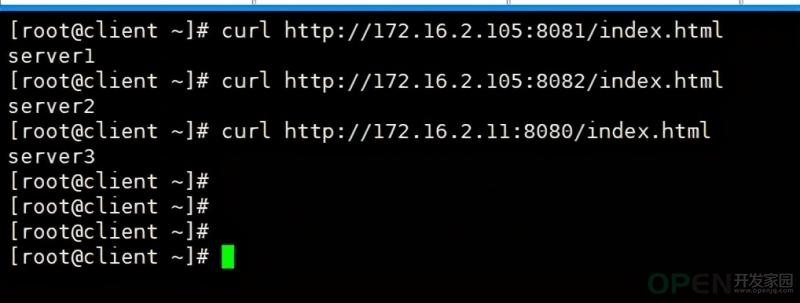

检查效果
在client节点上

curl http://172.16.2.105:8081/index.html
curl http://172.16.2.105:8082/index.html
curl http://172.16.2.11:8080/index.html
